電解液作為電池的“血液”，它的凝固點、電化學窗口和與電極材料的相容性很大程度上影響著鈉金屬電池的穩(wěn)定性和壽命。因此，研究電解液的電化學行為和界面化學性質(zhì)意義重大。碳酸酯類電解液由于其優(yōu)越的化學穩(wěn)定性和鹽溶解性，是室溫鈉金屬電池的理想選擇。然而，在超低溫（?40 °C）下，Na⁺脫溶十分困難，需要開發(fā)適合低溫環(huán)境的碳酸酯類電解液。

采用體積比為1：1：4的碳酸乙酯/碳酸丙烯/碳酸二乙酯（EC/PC/DEC）為溶劑，1M的NaFSI為添加鹽的電解液（BLTE），用于?40 °C的SMB測試。前沿分子軌道能量用來可以評估各電解質(zhì)組分的還原穩(wěn)定性和添加劑在SEI膜中的貢獻。ES的LUMO能級為~0.14 eV，表明外來電子往往占據(jù)其較低的電子軌道，使得ES傾向于在高電壓下參與SEI的形成。FSI?則與之相反，LUMO能級為3.78 eV，具有較高的還原穩(wěn)定性，但FSI?在具有高反應活性的鈉金屬表面仍不穩(wěn)定。作為一種改性策略，往BLTE里添加6 vol %的ES（ES6-BLTE）可以有效提高SEI的界面電荷轉(zhuǎn)移能力和鈍化性能。

ES的加入可以改變?nèi)軇┗瘶?gòu)型，促進更多的Na+-溶劑分子簇的形成。圖與BLTE相比，ES6-BLTE具有較低的的脫溶能（? 157.5 kcal mol?1），說明ES6-BLTE電解液中的Na+具有較低的脫溶勢壘和更快的界面?zhèn)鬏攧恿W，而Na+的脫溶能是評價電池的重要指標，特別是在低溫環(huán)境中。鈉金屬表面形貌光滑緊實，表明ES6-BLTE電解液有利于在SEI的均勻形成。此外，高的機械強度（~7.0 GPa）顯著地阻礙了鈉枝晶的穿透，有效保障了電池的安全使用ES6-BLTE電解液的電池保持相對較低的電壓極化和~1500 h穩(wěn)定循環(huán)壽命，表明ES6-BLTE電解液低溫下的優(yōu)越性。

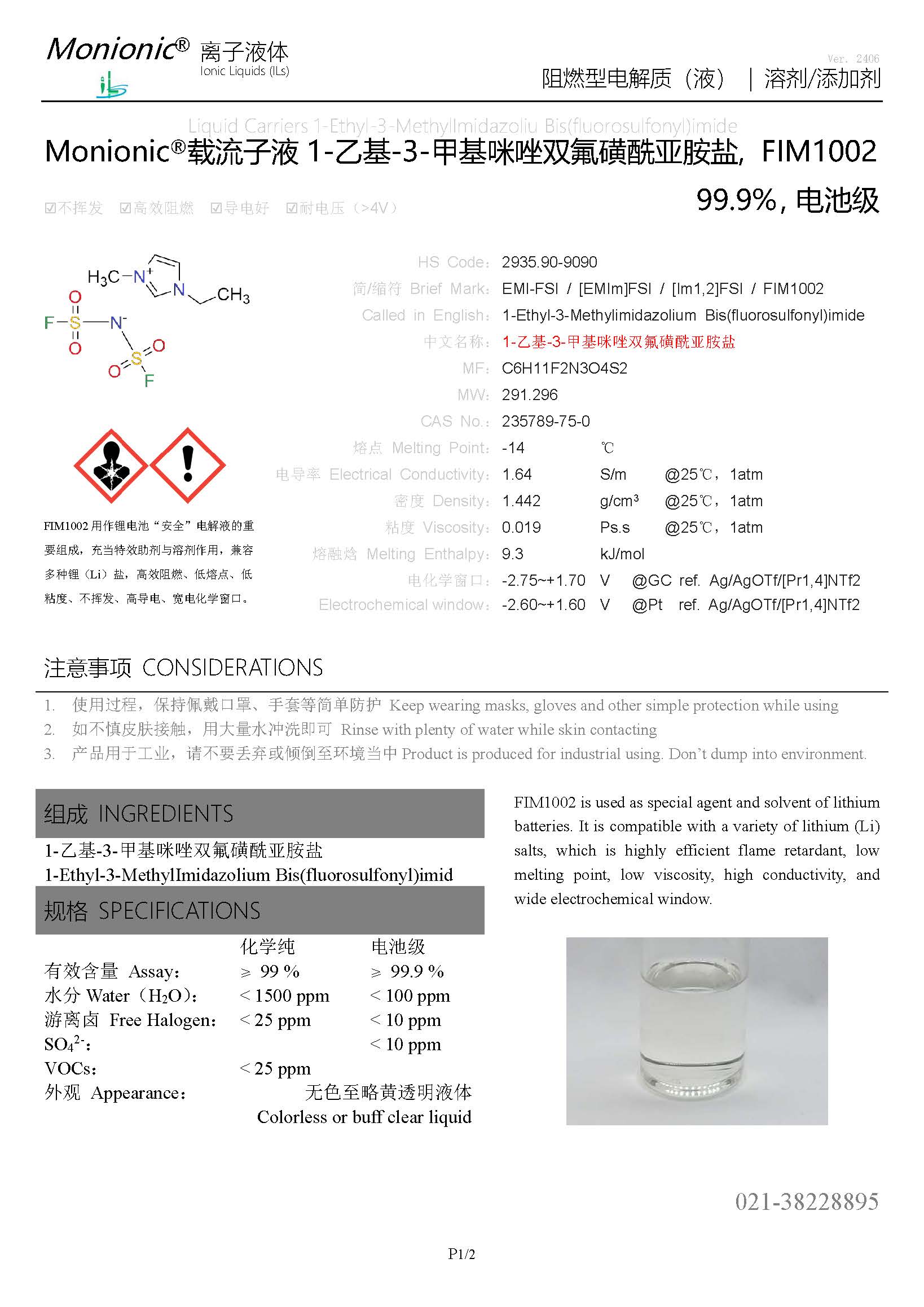

FIM1002用作鋰電池“安全”電解液的重要組成，充當特效助劑與溶劑作用，兼容多種鋰（Li）鹽，高效阻燃、低熔點、低粘度、不揮發(fā)、高導電、寬電化學窗口。

組成 INGREDIENTS：1-乙基-3-甲基咪唑雙氟磺酰亞胺鹽1-Ethyl-3-MethylImidazolium Bis(fluorosulfonyl)imid

規(guī)格 SPECIFICATIONS：化學純 電池級

有效含量 Assay：≥ 99 % ≥ 99.9 %

水分Water（H2O）： < 1500 ppm< 100 ppm

游離鹵 Free Halogen：< 25 ppm< 10 ppm

SO42-： < 10 ppm

VOCs：< 25 ppm

外觀 Appearance：無色至略黃透明液體Colorless or buff clear liquid
