X射線光電子能譜(XPS)結(jié)果表明，鈉離子電池正極在NaPF6/EC+DMC電解質(zhì)中形成的CEI層以有機(jī)物為主。C 1s峰表明CEI層中存在由有機(jī)碳酸酯溶劑分解產(chǎn)生的C-C/C-H、C-O和聚(CO3)基團(tuán)。F 1s和P 2p峰表明NaPF6發(fā)生了分解。然而，對(duì)于鈉離子電池正極在NaFSI-TEP/TTE電解質(zhì)中形成的CEI，除了C-C/C-H、C-O、C=O峰外，還發(fā)現(xiàn)了大量的C-SOx和C-F峰，表明可能存在TTE和NaFSI的分解；CEI層的F 1s譜顯示F含量較高，包括S-F/C-F和NaF；S 2p譜也顯示NaFSI鹽發(fā)生了分解。CEI層中無(wú)機(jī)成分含量高，F(xiàn)-和S-基的組分多，使Na+在正極/電解液界面可快速遷移，這能解釋Na||Na-CNFM電池在NaFSI-TEP/TTE電解質(zhì)中具有更好的電化學(xué)性能。

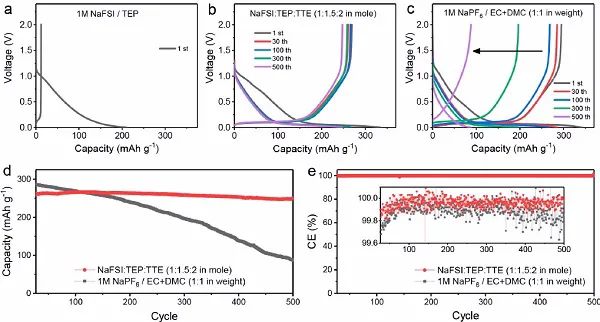

NaFSI/TEP(a)、NaFSI-TEP/TTE(b)和NaPF6/EC+DMC (c) 電解質(zhì)中的Na||HC半電池的充放電曲線，(d)NaFSI-TEP/TTE和NaPF6/EC+DMC電解質(zhì)中Na||HC半電池的循環(huán)性能和庫(kù)倫效率。
